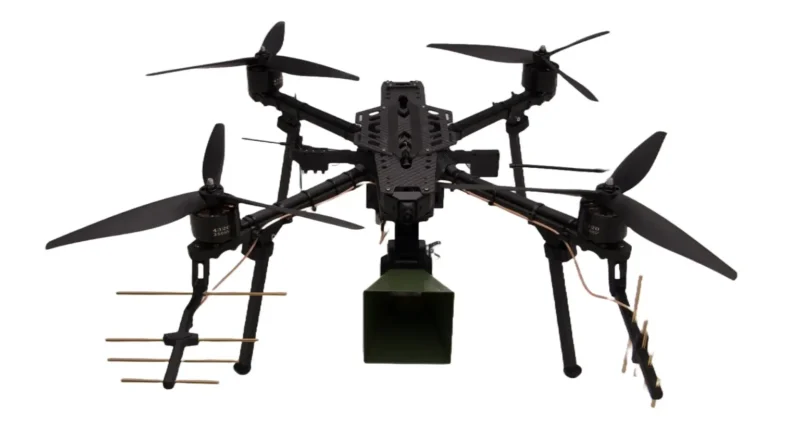

Ретранслятор для FPV: збільшення дальності та стабільності сигналу
FPV-дрони активно використовують для розвідки, коригування вогню та ударних місій, але їхня ефективність часто обмежена можливостями радіоканалу. У реальних умовах стабільна дальність зв’язку зменшується через складний рельєф, міську забудову, лісові масиви та радіоелектронні перешкоди. Навіть зі спрямованими антенами та потужними передавачами оператор може втратити відеосигнал або керування на критичних дистанціях. У таких ситуаціях ретранслятор для FPV виконує роль проміжної точки передачі: він розширює зону покриття, зменшує вплив радіотіні та допомагає зберігати стабільний зв’язок між оператором і безпілотником.
Що таке ретранслятор для FPV
Ретранслятор – це активний радіотехнічний вузол, який приймає сигнал, обробляє його і передає далі на іншу ділянку каналу зв’язку.
Типова схема включає:
- приймальний тракт із селективними фільтрами;
- малошумний підсилювач (LNA);
- блок демодуляції або ретрансляції;
- підсилювач потужності (PA);
- передавальну антену.
На відміну від звичайного підсилювача, ретранслятор для FPV працює як окремий вузол зв’язку. Він не лише підсилює сигнал, а фактично створює нову точку передачі, що дозволяє обходити радіотіні, перешкоди рельєфу або зони пригнічення.
Типові сценарії використання:
- польоти на великі дистанції;
- робота у складному рельєфі;
- польоти за перешкодами (будівлі, ліс, балки);
- координація декількох операторів БПЛА.
Технічні характеристики
Технічні параметри ретрансляторів визначають їхню ефективність у польових умовах і якість передачі сигналу.
Ключові показники:
- робочі діапазони частот: 800-1000 МГц, 1.2-1.3 ГГц, 2.4 ГГц, 5.8 ГГц;
- вихідна потужність передавача: 1-5 Вт;
- коефіцієнт підсилення антен: 6-12 dBi;
- затримка передачі: 5-20 мс;
- ефективна дальність ретрансляції: до 20-30 км залежно від рельєфу;
- робоча напруга: 14-25 В.
Сумісність із FPV-системами забезпечується використанням стандартних частот і протоколів передачі відео та телеметрії, тому ретранслятори можна інтегрувати з різними платформами без складної модернізації.
Живлення зазвичай здійснюється від акумуляторів Li-ion або LiPo конфігурації 4S-6S. Середнє енергоспоживання становить 20-60 Вт, що забезпечує декілька годин автономної роботи. У стаціонарних або транспортних системах можливе підключення до зовнішніх джерел.
Стійкість до перешкод підвищується завдяки селективним фільтрам, стабілізованим генераторам і спрямованим антенам, що зменшує вплив радіоперешкод і систем радіоелектронної боротьби.
Переваги застосування
Ретрансляційні вузли суттєво розширюють можливості систем управління FPV-дронами. Додаткова точка передачі сигналу зменшує залежність від прямої видимості між оператором і апаратом. Завдяки цьому можна виконувати польоти за природними чи штучними перешкодами без значної втрати якості відео та телеметрії.
Практика показує, що ретранслятор для FPV здатен збільшити ефективну дальність польоту у декілька разів – залежно від конфігурації системи та рельєфу. Крім дистанції, покращується стабільність сигналу під час складних маневрів і польотів на межі радіусу зв’язку, що особливо важливо для координаційних операцій із декількома безпілотними платформами.
Ретрансляційні рішення помітно підвищують ефективність роботи FPV-дронів у ситуаціях, коли прямий радіоканал між оператором і апаратом нестабільний або обмежений. Проміжні вузли передачі сигналу збільшують дальність польоту, стабілізують відеозв’язок і зменшують вплив рельєфу та радіоперешкод. Переглянути та обрати оптимальне рішення для конкретної операції можна на сторінці каталогу TAF Industries.
